Trimble GEDO TGS

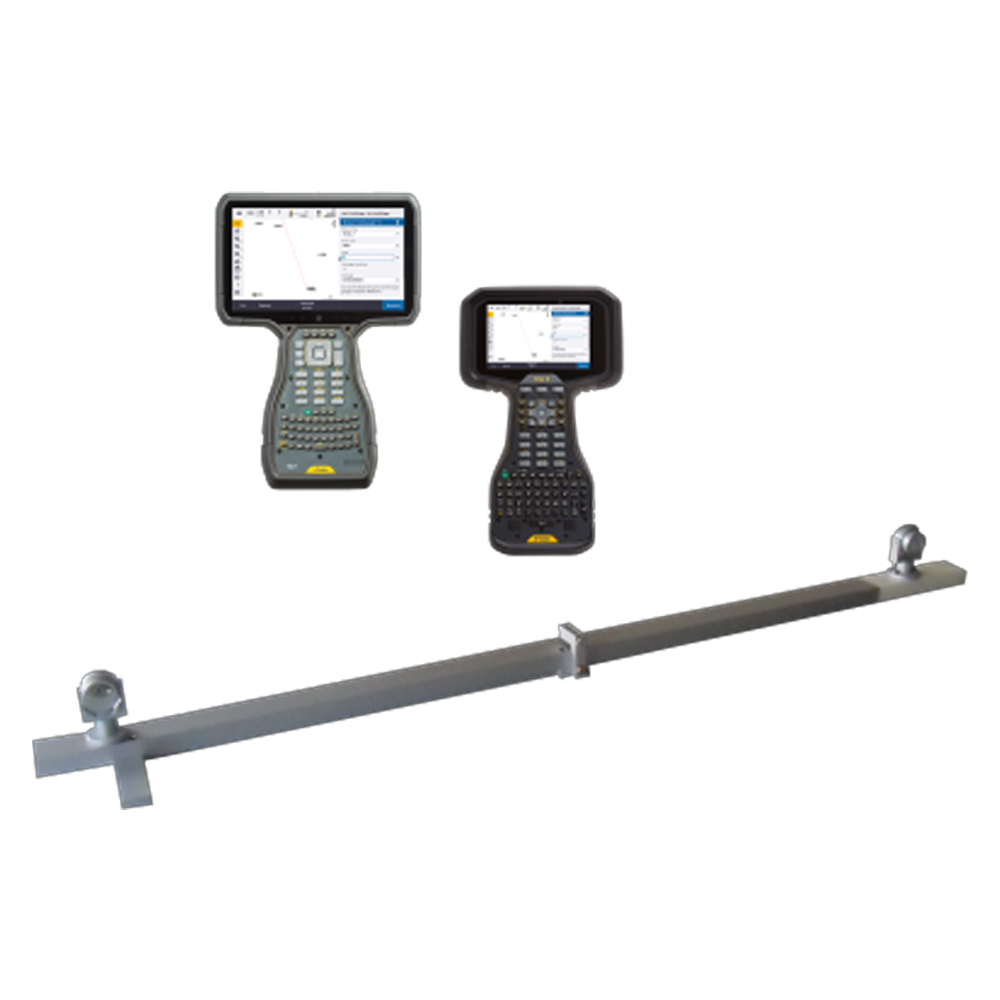

L'applicazione Trimble Access Track Gauge Survey combinata con una barra meccanica di rilievo del binario, un controller Trimble ed una stazione totale Trimble, può essere utilizzata per le attività di rilievo geodetico dei binari.
Con una stazione totale Trimble e la barra meccanica di rilievo vengono misurate le sezioni dei binari con precisione millimetrica alle progressive desiderate. Questa soluzione è particolarmente adatta per progetti di piccole dimensioni con solo poche sezioni di binario da rilevare.

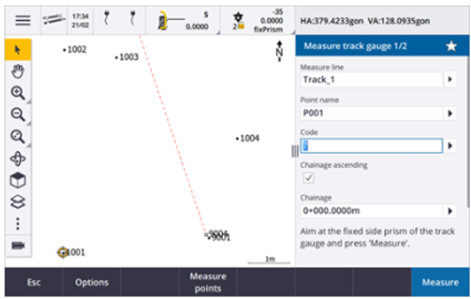

Il modulo Trimble Access Track Gauge Survey è un modulo software integrato in Trimble Access per l'acquisizione ottimizzata dei parametri del binario:

• Determinazione delle coordinate dell'asse del binario, della rotaia sinistra e destra, nonché dello scartamento e della sopraelevazione con una barra meccanica o un magnete ferroviario.
• Misura sul prisma fisso e su quello mobile della barra di misura del binario in una sequenza di rilievo ottimizzata.
• Possibilità di esportazione diretta della geometria del binario misurato.
• Interfaccia con il modulo Rail del software Trimble 4D Control per scopi di monitoraggio automatico del binario.
• Disponibile per tutti i controller Trimble Access con Windows e Android (TSC5).

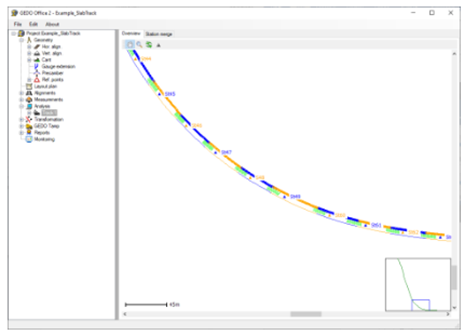

Il modulo per GEDO Office consente svariate funzioni:

• Analisi e post-elaborazione delle misure
• Ricalcolo setup stazione e misure in caso di cambio delle coordinate dei punti fissi
• Unione delle tratte di rilievo dello stesso binario fatte da stazioni differenti
• Confronto tra dato di rilievo e dato di progetto
• Report sulla qualità geometrica del binario
• Confronto dello stesso binario misurato in periodi differenti a scopo di monitoraggio
