Trimble GEDO DOC

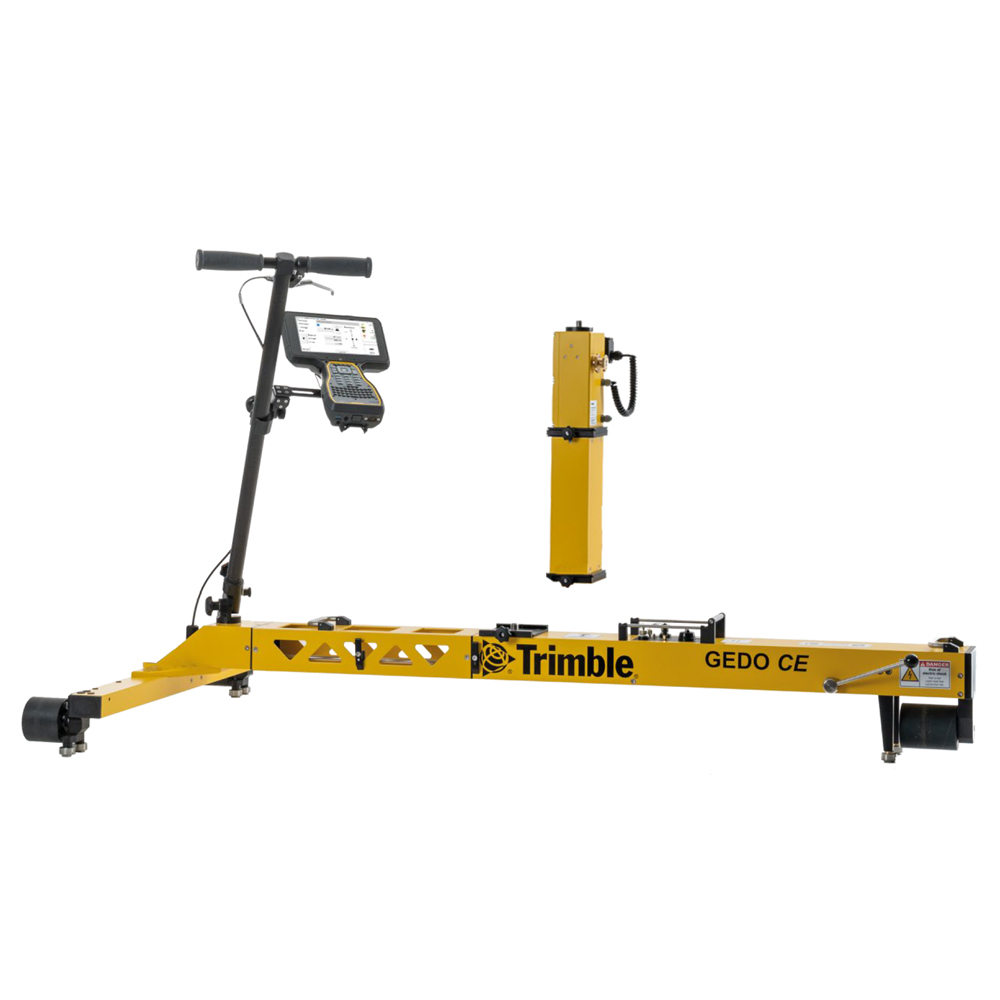

Il sistema Trimble GEDO Doc è composto dal carrello di rilievo del binario Trimble GEDO CE 2.0, dal Trimble GEDO Profiler o da una stazione totale Trimble e da un controller Trimble.

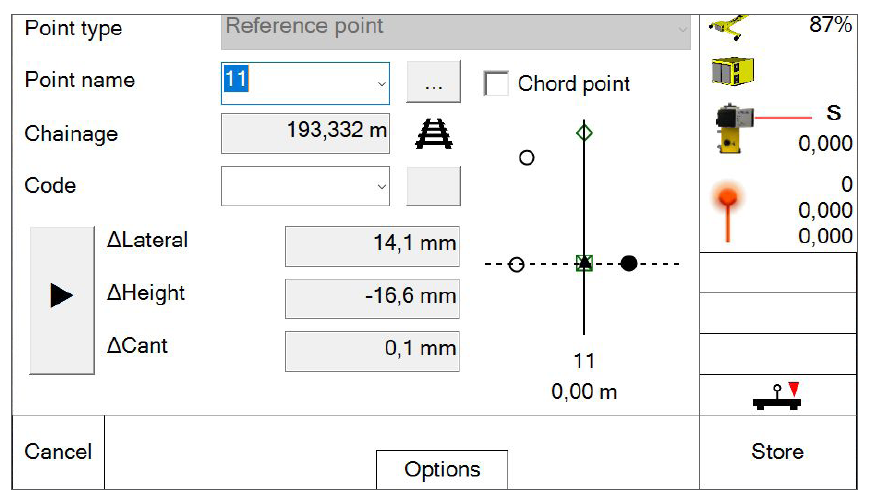

Il sistema consente un controllo semplice della geometria del binario misurando i parametri di qualità del binario con verifiche as-built. La sopraelevazione, lo scartamento e lo sghembo vengono registrati in funzione della progressiva. I risultati in tempo reale dei valori misurati della geometria del binario vengono visualizzati nell'interfaccia utente del software sul campo. Le posizioni importanti del binario possono essere registrate e codificate rapidamente.
Con il Trimble GEDO Profiler o la stazione totale Trimble, è possibile misurare e verificare distanze e altezze rispetto a punti di controllo vicini, bordi dei marciapiedi ed altri oggetti di interesse adiacenti al binario.

Modulo Trimble GEDO IMS Doc

• Acquisizione dello scartamento, della sopraelevazione e dello sghembo in funzione della progressiva
• Visualizzazione in tempo reale dei valori correnti
• Verifica as-built con punti di riferimento noti
• Il file di log può essere esportato direttamente sul campo.

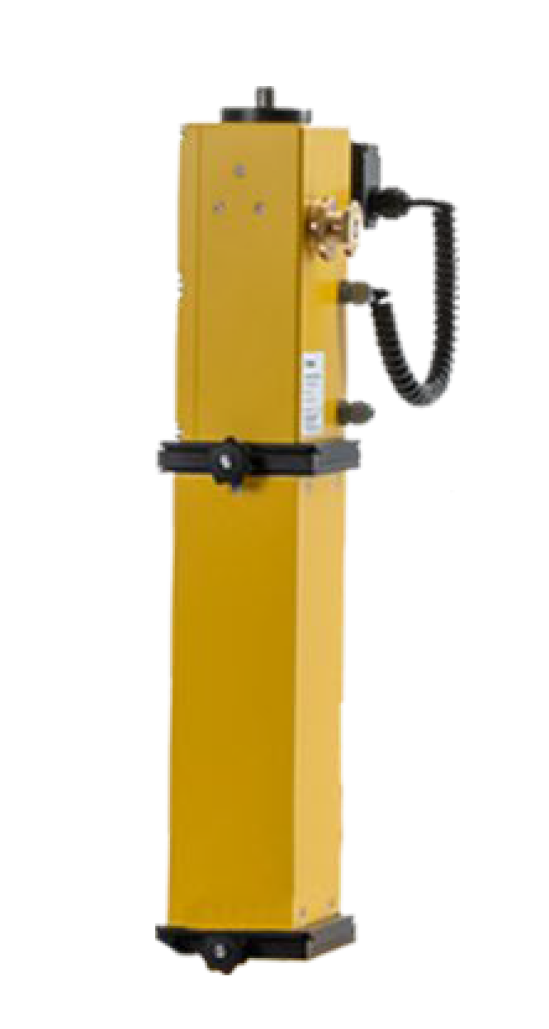

Trimble GEDO Profiler
Unità di misura laser per il controllo della posizione del binario davanti ai punti di riferimento, nonché per misurare le distanze da oggetti vicini al binario (ad esempio strutture e marciapiedi). Le distanze sono visualizzate in relazione all'asse del binario o al bordo interno del binario, sia perpendicolarmente che verticalmente rispetto al sopraelevamento.
In alternativa, può essere utilizzata anche una stazione totale Trimble.

Caratteristiche principali:

• Accuratezza “Stop&Go” +/- 0,5 mm
• Accuratezza “Cinematico” +/- 1-2 mm
• Accuratezza | Range Scartamento +/- 0,3 mm | da -20mm a +60mm
• Accuratezza | Range Sopraelevazione +/- 0,5 mm | +/- 8°
• Produttività fino a 3600 m/h
• Peso sistema 20 kg ready to use
• Autonomia > 12 h
